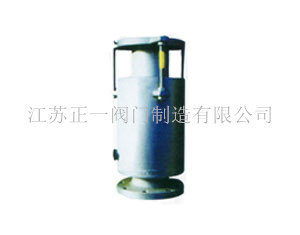

TWY通用外压式补偿器

TWY通用外压式补偿器
1、主要用途：
轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
2、技术参数：

管体材质	法兰材质	工作温度	压力	连接方式	适用介质
波纹管304	不锈钢 304 碳钢 CS 铸钢 WCB	≤200℃	0.6~2.5MPa	法兰连接	弱腐蚀性液体

3、外压补偿器（蒸汽管道补偿器）器安装使用事项：
（1）安装时疏水口向下。
（2）现场安装完后，必须拆除拉杆。
（3）安装是介质流向与补偿器的流向标志一致。
举例：外压补偿器（蒸汽管道补偿器）对支座作用力的计算（不考虑温度对补偿量及刚度的修正）：
一碳钢管路，公称通径500mm,工作压力0.6Mpa：介质温度350℃，环境最低温度-10℃，安装温度为20℃，管线长如图,疲劳破坏次数要求30000次。要安装一外压补偿器（蒸汽管道补偿器），试计算伸缩器对支座的作用力。

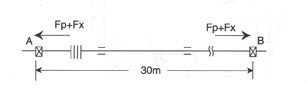

外压外压补偿器一般安装位置如下（图示）

解：(1)热变形计算△L=α•△T•L=0.0133×[350-(-10)] ×30=143.6mm
        (2)根据使用条件和热变形计算数据，Xo=192mm,Kx=272N/mm(不作预变形)
        (3)A，B管架受轴向力：
       内压推力：Fp=100•P•A=100×0.6×2445=146700(N)
      轴向弹力：Fx=Kx•X=272×143.6=39059.2(N) F=Fp+Fx=146700+39059.2=185759(N)
备注：根据实际补偿量选择产品。
